短納期対応可

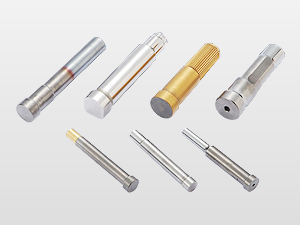

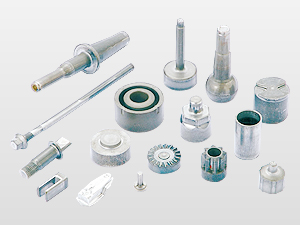

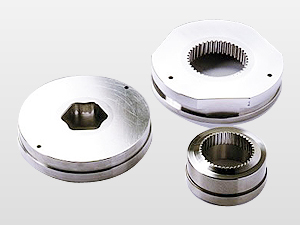

鍛造用金型 鍛造試作品

お客様の要求に合わせてスチール材から超硬材まで各種材質の金型部品製作対応が可能です。
また現状より高精度に加工したい部品等の製作にも対応致します。

プレス用金型

モーターコアやリードフレーム以外の金型でも抜き・曲げ・絞り・潰し(コイニング)などの技術を駆使した金型等の製作対応も可能です。

素材材質としては、アルミ材、コバール材、SUS材等の難加工材の対応実績も数多くあり、素材厚さは、0.04~3.5mm程度までのプレス加工実績があります。

モーターコア

コア外径はΦ2.3~260mmまでの金型の対応実績があります。金型内での精密積層カシメ技術により、素材厚さは0.1mmからの積層が可能です。
薄板の加工を得意としており、ストレート積層から回転積層まで数多くの実績があります。

お客様の開発段階から関与させて頂く為に、モーターコアの試作対応も致します。特にΦ30mm以下のコアであれば母型を準備しておりますので、短納期での試作対応が可能となっております。

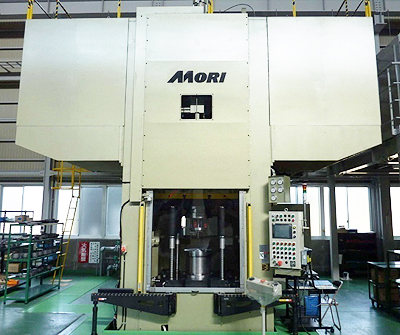

森鉄工 MSF1000-M32(試作プレス)

メインプレス 加圧能力 1,000t
インナープレス 加圧能力 400t
スライドノックアウト 加圧能力 50t
ヘッドプレス 加圧能力 400t
ヘッドノックアウト 加圧能力 100t

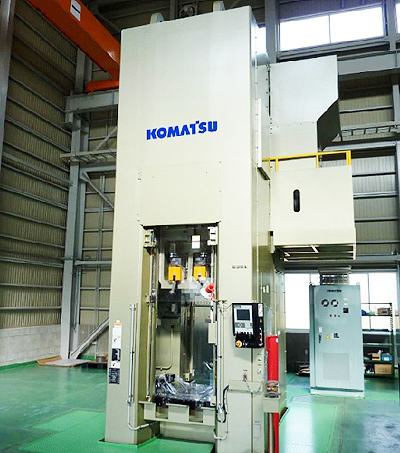

コマツ産機 L1C630L(試作プレス)

メカプレス 加圧能力
ストローク
630t
400mm

その他 設備

  • 5軸リニアマシニングセンター
    (安田工業/YMC4300)

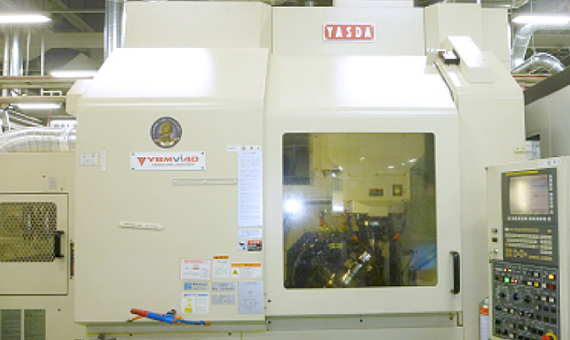

  • 5軸マシニングセンター
    (安田工業/YBMVi40)

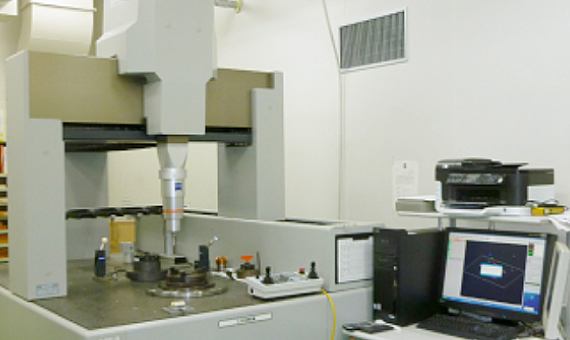

  • 3次元測定機
    (カールツアイス/UPMC850CARAT)

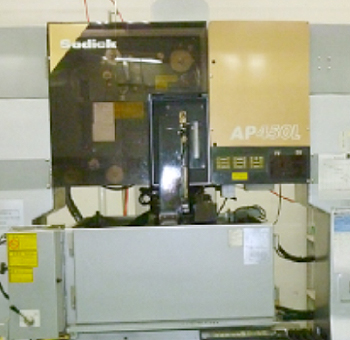

  • ワイヤーカット放電加工機
    (ソディック/AP450L等)
